Konsola Heater ONE

Konsola obrotowa do nagrzewnic HEATER

( HEATER R1, HEATER R2, HEATER R3)

• Nagrzewnice można zainstalować do ściany z wykorzystaniem konsoli montażowej pod katem 0°, 30° lub 60 °.
• Uchwyt konsoli montażowej wykonany jest z profilu giętego. Posiada dwa otwory do montażu nagrzewnicy na ścianie w pozycji poziomej.
• Montaż do ściany i/lub sufitu jest także możliwy pod innym kątem, jednakże wymaga to wywiercania niezbędnych otworów w uchwycie.

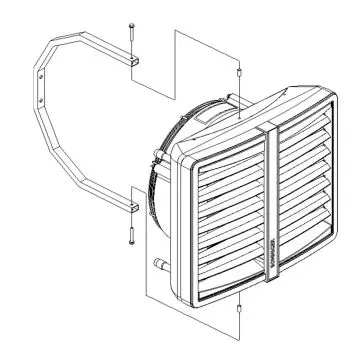

Montaż konsoli do nagrzewnicy

W skład konsoli montażowej wchodzą:

• uchwyt
• dwie tuleje
• dwie śruby M8 z podkładkami

W celu zamontowania konsoli należy wywiercić dwa otwory Ø12-13mm   w obudowie tylnej jak pokazano na rysunku. Specjalne wskaźniki na obudowie stanowią lokalizację otworów. W przygotowane otwory zamontować tuleje a następnie nasunąć konsolę. Uchwyt należy przykręcić za pomocą dołączonych śrub M8 z podkładkami.
